El sordo retumbar de una bomba hidráulica en plena marcha o el sutil crujido de una línea de vapor al calentarse son recordatorios constantes de que tus ductos industriales están vivos. Si ignoras esos movimientos, la fatiga del metal provocará una fisura costosa justo en el momento de mayor producción. Para mantener el control del flujo y evitar catástrofes en tu planta, la selección estratégica de las juntas para tuberías es el primer escudo técnico que debes desplegar en tu sistema de distribución de fluidos.
¿Qué son las juntas para tuberías?
Las juntas para tuberías son elementos de sellado y conexión diseñados específicamente para acoplar tramos de tubería, asegurar la estanqueidad del sistema y absorber los esfuerzos mecánicos que ocurren cuando los fluidos corren a altas presiones o temperaturas variables.
Sin una junta adecuada, cualquier tubería rígida fallaría ante el menor esfuerzo. Su función principal es evitar fugas que pongan en riesgo la seguridad del personal o la continuidad operativa. Al actuar como un punto de transición controlado, estos elementos absorben las pequeñas imperfecciones de alineación en las bridas y distribuyen las fuerzas de apriete de manera uniforme, garantizando que el fluido permanezca exactamente donde debe estar.
¿Cuáles son los tipos de juntas para tuberías industriales?
Los tipos de juntas para tuberías se dividen principalmente por su método de fijación y la función mecánica que desempeñan dentro del flujo de trabajo:
-

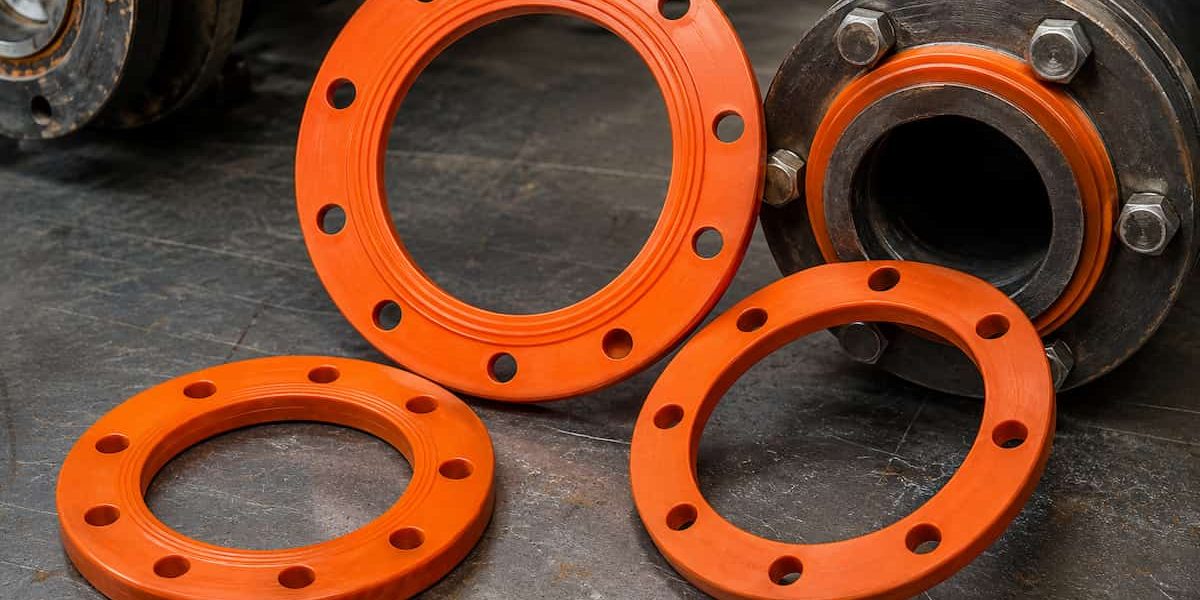

Juntas bridadas, que utilizan dos caras metálicas unidas por pernos con un empaque intermedio para facilitar el desarmado en zonas de mantenimiento frecuente.
-
Juntas soldadas, ideales para aplicaciones de alta presión donde se requiere una unión permanente y un riesgo de fuga cercano a cero.
-
Juntas roscadas, comunes en diámetros pequeños y sistemas de baja presión debido a su facilidad de instalación manual.
-
Juntas mecánicas ranuradas, que permiten una instalación rápida con cierto grado de flexibilidad angular para sortear obstáculos en la planta.
Cada una tiene su razón de ser, pero cuando tu tubería comienza a contraerse por el frío o a expandirse por el vapor, las uniones rígidas tradicionales se vuelven un peligro latente que puede fracturar los soportes fijos.
¿Qué es una junta de expansión para tuberías?
Una junta de expansión para tuberías es un componente flexible que se inserta de manera estratégica en la línea para actuar como un amortiguador tridimensional. Su misión no es solo unir dos extremos, sino permitir que la tubería se mueva de manera segura cuando se presentan cambios drásticos de temperatura o asentamientos estructurales en el suelo de la fábrica.
Estos dispositivos absorben tres tipos de movimientos críticos:
-
Movimiento axial, que es el estiramiento o compresión a lo largo del eje del tubo.
-
El movimiento lateral, que es el desplazamiento paralelo de una tubería respecto a la otra.
-
Movimiento angular, que ocurre cuando las secciones se inclinan en esquinas o curvas.
Al instalar estos amortiguadores, eliminas el estrés mecánico sobre las costosas bombas y válvulas de tu sistema.
¿Qué diferencia hay entre una junta de expansión de hule y una metálica?
Las juntas metálicas, fabricadas comúnmente con fuelles de acero inoxidable, son excelentes para soportar temperaturas extremas y presiones muy elevadas. Sin embargo, su debilidad es que son rígidas ante las vibraciones de alta frecuencia y pueden fallar por fatiga prematura si el sistema experimenta golpes de ariete constantes.
Por el contrario, las juntas de expansión de hule ofrecen una flexibilidad acústica y mecánica superior. El hule amortigua el ruido y absorbe las vibraciones directamente en la fuente, evitando que se propaguen por toda la estructura del edificio. Además, las variantes elastoméricas resisten mucho mejor la fatiga por ciclos repetitivos de compresión y tienen una excelente resistencia a la corrosión química y a la abrasión interna provocada por lodos o fluidos con partículas sólidas en suspensión.
¿Qué materiales se usan en las juntas de expansión elastoméricas?
Para que una línea de proceso resista el paso del tiempo, el material del fuelle debe ser compatible con el fluido que transportan. Las juntas de expansión elastoméricas utilizan una variedad de polímeros según la necesidad del entorno:
-
EPDM, el preferido para sistemas de agua caliente, vapor de baja presión y fluidos expuestos a la intemperie gracias a su resistencia al ozono.
-
Nitrilo o NBR, la solución obligada cuando por la tubería corren aceites, combustibles o grasas hidrocarburadas que destruirían otros hules.
-
Neopreno, un material todoterreno con un excelente balance entre resistencia mecánica y tolerancia moderada a los aceites.
-
Poliuretano industrial, que destaca en aplicaciones donde la abrasión extrema por paso de sólidos destruye el hule convencional en pocos meses.
Seleccionar el elastómero adecuado evita que la junta se ablande, se hinche o se agriete antes de lo previsto, protegiendo tus indicadores de mantenimiento preventivo.
¿Cuándo se instala una junta de expansión de hule en una tubería?
Tú debes programar la instalación de una junta de expansión de hule en puntos críticos muy específicos de tu red de distribución. El lugar más común es inmediatamente antes y después de equipos rotativos pesados, como bombas centrífugas o compresores, donde la vibración del motor es constante y destructiva para las conexiones rígidas.
También es indispensable colocarlas en tramos rectos de gran longitud que sufren dilatación térmica por cambios térmicos ambientales o del propio fluido de proceso. Si tu planta está ubicada en una zona con asentamientos de terreno o si estás conectando una tubería de acero con una de PVC plástico, las juntas de hule absorberán esa desalineación natural, evitando tensiones peligrosas en las bridas de los equipos principales.
¿Se pueden fabricar juntas de expansión de hule a medida?
Cuando trabajas con maquinaria importada, modificaciones de ingeniería post-diseño o bridas desgastadas que han cambiado sus dimensiones originales, las refacciones comerciales simplemente no encajan. Es entonces que la capacidad de fabricar a medida es tu mejor aliada para evitar paros prolongados.
Mediante el uso de procesos avanzados como el poliuretano vaciado y molineable, es posible desarrollar juntas de expansión personalizadas con la geometría exacta que tu instalación requiere. Esto te permite ajustar no solo el diámetro y la distancia entre caras, sino también calibrar el espesor del fuelle y la dureza del material para optimizar la flexibilidad o la resistencia a la presión de vacío, adaptando el componente a las necesidades reales de tu operación en el taller.
¿Qué industrias usan más el elastómero de poliuretano?
Ciertos sectores dependen por completo de las propiedades superiores del poliuretano elastomérico en sus sistemas de tuberías. La industria minera y de procesamiento de agregados lo utiliza para mover lodos abrasivos y relaves, ya que el poliuretano sobrevive al roce constante de arena y rocas donde el acero y el caucho común fallan rápidamente.
El sector de tratamiento de aguas residuales y la industria química también lo aprovechan de manera intensa para la conducción de fluidos con altas concentraciones de sólidos o químicos agresivos. De igual forma, las plantas siderúrgicas y de manufactura pesada confían en este polímero para sus líneas de refrigeración y lubricación de maquinaria, donde la combinación de vibración constante y presencia de aceites exige un material que no se degrade mecánicamente.
Elegir el elemento de sellado correcto transforma un mantenimiento reactivo y estresante en una operación predecible y segura. En Sellos y Partes fabricamos piezas elastoméricas a medida para sistemas de tuberías industriales a través de nuestro servicio de poliuretano vaciado y molineable, con evaluación técnica incluida. Nuestro equipo de especialistas está listo para analizar las presiones, movimientos y fluidos de tu planta para entregarte componentes de alto desempeño que mantengan tus líneas operando con total hermeticidad.
