Sellos Hidráulicos

Los sellos hidráulicos son aros o anillos de hule u otros materiales que hacen que un cilindro pueda trabajar de manera eficiente. Hay varios tipos de sellos que tienen diferentes funciones dentro de un cilindro.

La función principal de los sellos hidráulicos es la de sellar, o sea, no dejar pasar flujo en ciertas partes dentro de un cilindro. Al momento de sellar, los sellos pueden transmitir fuerza o simplemente evitar que haya fugas de aceite. Este tipo de sellos son utilizados en diferentes aplicaciones y sectores de la industria, algunos de ellos son:

  • Acerera
  • Minera
  • Petroquímica
  • Automotriz
  • Pulpa y papel
  • Maquinaria pesada
  • Moldeo de plásticos
  • Química y farmacéutica
  • Tratamiento y manejo de aguas

Hay varios tipos de sellos que funcionan para diferentes aplicaciones. Qué tipo de sello se va a utilizar depende de que aplicación se le va a dar. En Sellos y Partes manejamos una gran variedad de perfiles, estos son algunos de ellos:

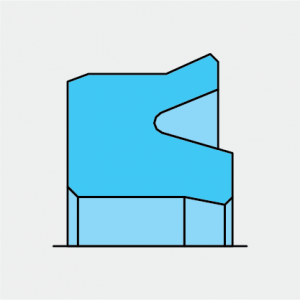

Sellos para pistón o embolo

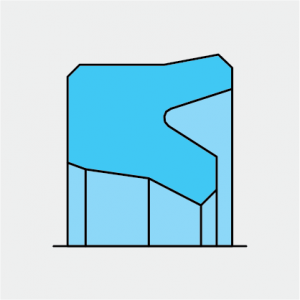

Sellos para Vástago o Barra

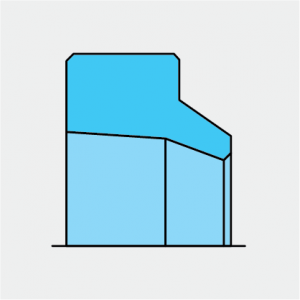

Limpiadores

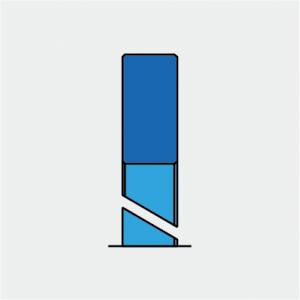

Anillos guía de desgaste

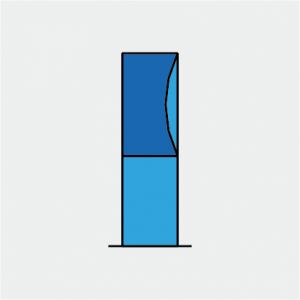

Sellos de soporte o Backup

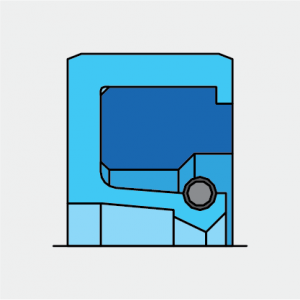

Sellos rotativos

La elección de que material utilizar es de gran importancia, en esta tabla puedes ver la información de material y determinar cuál es que el que mejor desempeño tendrá de acuerdo a tu aplicación.

CLAVE DE TIPO DE MATERIAL NOMENCLATURA (SAE) TIPO DE MATERIAL DESCRIPCIÓN IMAGEN COLOR H / MM
N NBR85 Tejo de Nitrilo 85 (NBR) Elastómero de Nitrilo NBR dureza 85 (Nitrile Butadyene Rubber). Utilizado para aplicaciones generales y resistente a aceite minerales, HFC y agua fría. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores, sellos radiales y estáticos. El material viene con una pequeña capa de resina color crema (ver imagen) la cual es desbastada al momento de maquinarse en la máquina CNC. La función de este recubrimiento es dar mayor firmeza al material al momento de desbastarse y ayudar para que durante el almacenamiento no se deforme. Negro 155
H HNB85 Tejo de Nitrilo Hidrogenado 85 (HNBR) Este es un material NBR Hidrogenado dureza 85 el cual parte de la misma base del NBR solo que al hidrogenarse da mejores características de resistencia mecánica. Ideal para gas freón y Suva, utilizado en equipos de aire acondicionado y refrigeración. También viene presentado con la capa de resina color crema. Verde / Negro 155
E EPD85 Tejo de EtilenoPropileno 88 (EPDM) Este es un material EPDM (Ethylene-Propylene-Diene Rubber) dureza 88. También viene presentado con la capa de resina color crema. Resistente a HFC, agua fría y caliente y ácidos diluídos. Comunmente utilizado en aplicaciones expuestas al ozono del medio ambiente. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores, sellos radiales y estáticos. Negro 155
S SIL85 Tejo de Silicón Azul 85 (MVQ) Este silicón es comunmente utilizado para industria alimenticia. Es resistente al aceite mineral, agua fría y HFD-U. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores y sellos estáticos. Azul 155
F FKM85 Tejo de Vitón 85 Café (FKM) Material de FKM o FPM (Fluorocarbon Elastomer) dureza 85. También viene presentado con la capa de resina color crema. Este material es utilizado comunmente para aplicaciones que estarán en contacto con ácidos y químicos a altas temperaturas. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores, sellos radiales y estáticos. Café 155
C FKM80 Tejo de Vitón 80 Negro (FKM) Material de FKM o FPM (Fluorocarbon Elastomer) dureza 80. También viene presentado con la capa de resina color crema. Este material es utilizado comunmente para aplicaciones que estarán en contacto con ácidos y químicos a altas temperaturas. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores, sellos radiales y estáticos. Es de menor costo que el de color café. Negro 155
R HPU95 Tejo de Poliuretano Rojo 95 (HPU) Tejo de H-PU (Hydrolysis Resistant Polyurethane) dureza 95. También en la empresa manejamos muchos sellos de Poliuretano H color rojo, el cual es un termoplástico que teniendo la característica “H” permite que sea utilizado en aplicaciones con agua. Gracias a la dureza en la que se presenta este material, no trae la protección de resina color Crema. Resistente a aceites minerales, agua fría, HFD-U, HETG, líquidos de base biológica, aceites ácidos, gases y ácidos diluidos con agua. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores, sellos estáticos y radiales, respaldos y guías de desgaste. Rojo 155
V HPV95 Tejo de Poliuretano Verde 95 (HPU) Tejo de H-PU (Hydrolysis Resistant Polyurethane) dureza 95. Es un termoplástico que teniendo la característica “H” permite que sea utilizado en aplicaciones con agua. Gracias a la dureza en la que se presenta este material, no trae la protección de resina color Crema. Resistente a aceites minerales, agua fría, HFD-U, HETG, líquidos de base biológica, aceites ácidos, gases y ácidos diluidos con agua. Se puede utilizar para fabricar sellos hidráulicos de vástago y émbolo, limpiadores, sellos estáticos y radiales, respaldos y guías de desgaste. Verde 155
U CHP96 Tejo de Poliuretano Rojo 96 (C-HPU) Tejo de H-PU (Hydrolysis Resistant Polyurethane) dureza 96. A diferencia del anterior, este Tejo a pesar de ser fabricado con el mismo material, la diferencia radica en la forma en que lo producen. El anterior lo fabrican moldeado y el C-HPU es fabricado mediante “Vaciado” lo cual le da al material otras propiedades mecánicas. Tampoco es necesaria la protección color crema que traen los hules. Rojo 155
P POM85 Tejo de POM 85 Blanco (Delrin®) Termoplástico de color blanco llamado POM (Copolymer based on methylenoxide) el cual su nombre comercial en el mercado es Delrin®. Este material se utiliza, entre otras aplicaciones, para guías de desgaste en sellos compuestos. Es un material muy duro, no viene recubierto. Resistente a aceites minerales, HFC, HFD-U, HETG, agua fria y ácidos diluídos. Blanco 155
B PTFBR Tejo de Teflón con carga de Bronce al 40% (PTFE/Br) Tejo de PTFE/Br 40% (Bronze Filled Polytetrafluoroethylene). Este material se utiliza en aplicaciones en donde se requiere baja fricción. Resiste temperaturas de -200 grados Centígrados y hasta 250 grados Centígrados. Muy buenas propiedades mecánicas, Baja fricción y desgaste, alta conducción termica. Café 150
T PTFE Tejo de Teflón Virgen (PTFE Virgen) PTFE (Polytetrafluoroethyleno) Virgen es un fluoropolímero de tretrafluoretileno que tiene numerosas aplicaciones el cual, por ser virgen, no cuenta con ningún otro material adherido. Se le conoce mejor por sus siglas PTFE desarrollado por la compañía DuPont Co. Tiene un amplio espectro de Resistencia química y de temperatura . Cuenta con un coeficiente de fricción muy bajo, es inerte y no contamina el ambiente. También cuenta con muy buenas propiedades de maquinado. Blanco 150
M PTFEV Tejo de Teflón con Fibra de Vidrio / Bisulfuro de Molibdeno (PTFE Glass) Este PTFE cuenta con una carga adicional del Fibra de Vidrio y Bisulfuro de Molibdeno, el cual le otorga magníficas propiedades al desgaste, a la lubricación y cuenta con un mejor desempeño que el PTFE virgen sin perder las propiedades con las que cuenta el material sin carga alguna. Gris 150
W UHMWPE Tejo de Polietileno de Ultra Alto Peso (UHMW-PE) UHMW-PE también conocido como polietileno de ultra alto peso molecular, es un Polietileno que tiene magníficas propiedades de baja fricción así como resistencia a químicos. Típicamente, este material cuenta con aprobación FDA lo cual lo hace una muy buena opción para aplicaciones alimenticias y farmacéuticas. Es un tanto complicado de mantener tolerancias cerradas al momento de maquinarlo, pero si este no es un tema, es una muy buena opción. Se utiliza en gran variedad de sellos. Gris 155
